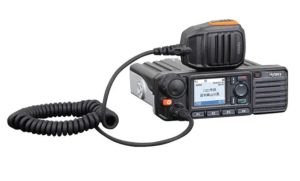

轨道交通车载设备EN50155:2017型式试验报告,电磁兼容EMC检测报告

轨道交通车载设备EN50155:2017型式试验报告,EN50155标准型式试验第三方委托检测报告。

EN50155:2017标准涵盖的检测项目如下:

1、Visual inspection 13.4.1条款 外观检查试验

2、Performance test 13.4.2条款 性能试验

3、Power supply test 13.4.3条款 电源试验

4、Low temperature start-up test 13.4.4条款 低温启动试验

5、Dry heat test  13.4.5条款  高温试验

6、Low temperature storage 13.4.6条款  低温贮存试验

7、Cyclic damp heat test 13.4.7条款  湿热循环试验

8、Electromagnetic compatibility test 13.4.8条款  电磁兼容试验(静电、辐射抗扰度、脉冲群、浪涌、传导抗扰、传导骚扰、辐射骚扰)

9、Insulation test  13.4.9条款  绝缘试验(绝缘电阻、耐压试验)

10、Salt mist test  13.4.10条款  盐雾试验

11、Vibration and shock test 13.4.11条款  振动和冲击试验

12、Enclosure protection test  13.4.12条款  防护等级试验

13、Stress screeing test  13.4.13条款  应力筛选试验

14、Rapid temperature variation 13.4.14条款  快速温度变化试验



EN50155:2017型式试验常规包括的检测项目列表如下:

1、低温启动试验:例如 将温度由+25℃降至-40℃;在-40℃条件下,样品贮存2h。(标准中13.4.4条款)

保持在-40℃条件下,样品通电启动,对其进行性能测试。恢复至常温保持1小时后进行通电测试。

2、高温试验:将温度由+25℃升至+70℃;在+70℃条件下,样品保持2h后,通电工作6h。试验期间,对样品进行性能测试。温度升到+85℃,通电工作10min,降到常温+25℃,断电保持1小时。(标准中13.4.5条款)

3、湿热循环试验:

1)将温度稳定在25℃、湿度60%RH,并保持1h。

2)在1h内将湿度升至不小于95%RH,温度保持在25℃。

3)在3h内将温度由25℃升至55℃,期间湿度应不低于95%RH。

4)在55℃、93%RH条件下,保持9h。

5)在3h内将温度由55℃降至25℃,期间湿度应不低于95%RH。

6)在25℃、95%RH条件下,保持9h。

7)用1h将温箱湿度降至75%RH,温度保持25℃不变,

8)在25℃、75%RH条件下,保持3h。

序号1)至2)为预处理阶段,序号3)至6)为交变湿热循环阶段,每一循环为24h,共进行2个循环,2个循环结束后,对样品进行性能测试,(标准中13.4.7条款)。

汽车电子

4、EMC电磁兼容性测试:静电放电试验、辐射抗扰度试验、脉冲群试验、浪涌试验、传导抗扰度试验、传导骚扰、辐射骚扰试验(标准13.4.8条款,同EN50121-3-2测试条件相同)

5、绝缘试验:绝缘电阻试验(常温下和湿热后的绝缘电阻限值都是>20MΩ)、耐压试验(例如DC36V设备,需要测试AC500V的耐压),(标准中13.4.9条款)。

6、盐雾腐蚀试验:温度35℃,5%NACL溶液,连续喷雾48小时(标准中13.4.10条款)

7、振动和冲击试验:测试条件依据IEC61373标准中第9章中进行选择,一般是1类A或1类B级比较多。(标准中13.4.11条款)

8、防护等级试验:测试要求按照EN60529标准进行测试,一般测试IP65等级,具体视产品使用场景而定。(标准中13.4.12条款)

9、应力筛选试验:一般包括振动试验和温度循环试验组合而成。(标准中13.4.13条款)

10、快速温度变化试验:依据标准13.4.14条款进行,具体按照委托方技术要求而定。
