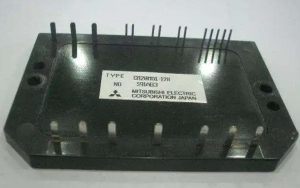

IGBT功率模块车规级认证_AQG324检测认证

IGBT功率模块车规级认证_AQG324检测认证

AQG 324标准由欧洲电力电子中心(ECPE)“汽车电力电子模块认证”工作组颁布,适用范围包括电力电子模块和基于分立器件的等效特殊设计。

标准中定义的测试项目是基于当前已知的模块失效机制和机动车辆功率模块的特定使用说明文件进行编写的。

本标准所列测试条件、测试要求以及测试项目,适用于Si基功率半导体模块。后续収行版本将涉及第三代半导体技术,如 SiC或GaN,以及新的组装和互连技术。

功率模块作为新能源汽车动力、电源系统中的核心器件迎来了黄金发展期,目前中高端功率模块市场仍处于外资垄断的格局,国产功率模块技术及性能还有待进一步完善,并且由于汽车级功率模块标准长期缺失,国产模块可靠性验证未能得到国际认可。

AQG324由ECPE”汽车电力电子模块认证”工作组颁布,其制定了完善的车规级功率模块可靠性试验,可以有效验证产品可靠性,指导厂商更深入了解其产品可靠性能,从而加快产品开发速度,优化工艺流程。

专家团队深入解读AQG324及相关标准,建立功率模块可靠性验证技术能力,可以为功率半导体产业上下游企业提供具有权威性的AQG324检测验证报告。

试验项目

  • 模块检测:静态参数、动态参数、连接层检测(SAM)、IPIM、OMA;
  • 模块特性测试:寄生杂散电感、热阻值、短路耐量、绝缘测试、机械参数检测;
  • 环境测试:热冲击、机械振动、机械冲击;
  • 寿命测试:功率循环(PCsec)、功率循怀(PCmin)、高温存储、低温存储、高温反偏、高温棚偏置、高温高湿反偏;

IGBT功率模块车规级认证

IGBT功率模块车规级认证

IGBT功率模块车规级认证

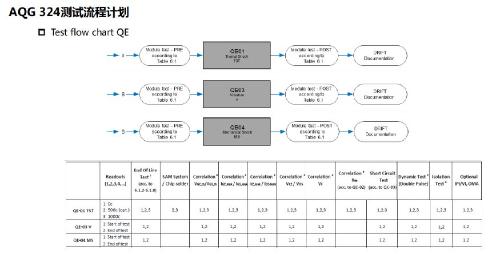

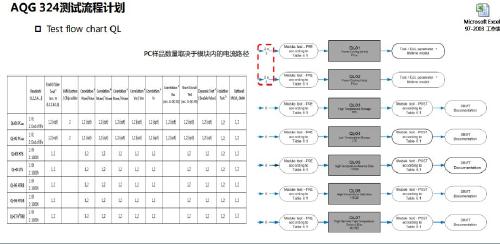

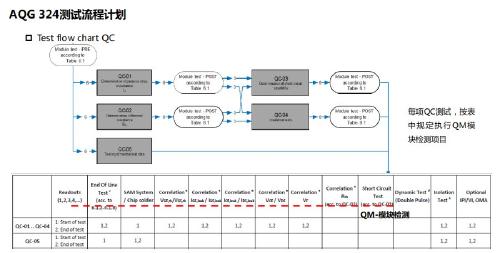

AQG324具体测试项目:

序号 测试项目 缩写 样品数/批 测试方法
1 Thermal shock test TST 6 IEC 60749-25
2 Vibration V 6 DIN EN 60068-2-6
3 Mechanical shock MS 6 DIN EN 60068-2-27
4 Power cycling PCsec 6 IEC 60749-34
5 Power cycle PCmin 6 IEC 60749-34
6 High-temperature storage HTS 6 IEC 60749-6
7 Low-temperature storage LTS 6 JEDEC JESD-22 A119
8 High-temperature reverse bias HTRB 6 IEC 60747-9
9 High-temperature gate bias HTGB 6 IEC 60747-9
10 High-humidity, high-temperature reverse bias H3TRB 6 IEC 60749-5
11 Determining parasitic stray inductance Lp 6 IEC 60747-15
12 Determining thermal resistance Rth 6 DIN EN 60747-15
13 Determining short-circuit capability / 6 /
14 Insulation test / 6 /
15 Determining mechanical data / 6 /
