网络端口如何测试杂散怎么收费标准? ISO 17025认证实验室 现场测试

网络端口如何测试杂散怎么收费标准?现场测试

解答:杂散测试,我们按标准测试。

任何无线电产品在工作时都会向外产生射频辐射,其中无用的射频辐射也叫“杂散辐射”。杂散辐射不仅污染我们周围的空间,干扰其它设备正常工作,严重时还会危及人群的身体健康。因此,世界各国(尤其欧美)都制定了严格的电子产品辐射标准。不符合标准的电子(电气)产品严禁在市场上销售。

电子产品设计或定型后,通常都要经过电磁兼容测试(EMC测试),以检验产品是否符合允许销售的国家标准。“杂散测试”是EMC测试中的一部分。

杂散产生的主要原因是射频传输路径的非线性特性引起的。在任何无线电通信系统中都存在着调制、变频和放大等电路,这些电路或多或少地存在非线性特征。

工作原理:

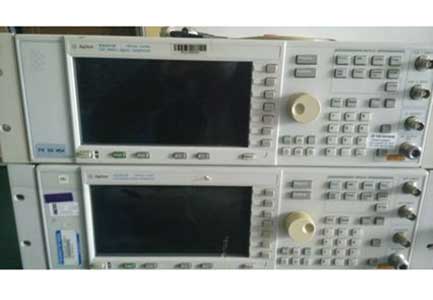

测试杂散一般使用扫频频谱分析仪,是基于超外差式扫描调谐接收机的原理工作的。它可以分析稳定和周期变化信号,提供信号幅度和频率信息,适合于宽频带快速扫描测试。同时,由于测试的杂散信号为弱小信号,为避免外界干扰,一般考虑在屏蔽室进行测试。

无线发射设备杂散测试的最大特点是仪表要同时测试大信号(设备发射有用信号)和小信号(杂散信号),这就要求测试仪表要有好的动态范围。

测试标准:

一般规定不同频率处杂散的测试带宽,不可更改,仪表的测试噪声是固定的。相应的,未规定测试带宽的指标限制是没有任何意义的。

典型的杂散测试带宽:

参考带宽     1kHz — 频率范围 9kHz~150kHz

参考带宽   10kHz — 频率范围 150kHz~30MHz

参考带宽 100kHz — 频率范围 30MH在~1GHz

参考带宽    1MHz — 频率范围 >1GHz

路径衰减:

被测设备发射的信号传输到测试仪表,中间会有路径损耗,特别是测试大功率的发射设备,更需要专用的衰减器来降低被测信号功率。信号传输路径的衰减也会影响到测试的灵敏度。

一般来说,路径损耗每增加10db,相当于仪表的测试灵敏度降低了10db,也即仪表的测试本地噪声被抬高10db。

信号路径的衰减通常可以分为两个部分:仪表外部衰减和仪表内部衰减。

外部衰减指信号传输路径上的线缆、接头、器件等带来的能量损耗;内部衰减则指频谱仪内部自身的可调衰减器,该衰减器的作用主要是调节仪表的测试动态范围,当输入信号太大,则调高该衰减器的衰减值,反之则降低衰减器的衰减值。

杂散测试在考虑传输路径衰减对测试灵敏度的影响时应综合以上两种衰减。

杂散测试受很多测试条件制约,较为复杂,需要根据具体情况制定合理的测试路径和测试方法,主要是考虑仪表的测试范围、测试要求的最小范围、引入的“假杂散”信号等因素。
