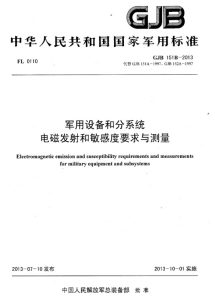

GJB 151B-2013《军用设备和分系统电磁发射和敏感度要求与测量》(以下简称GJB 151B或本标准)于2013年7月10日发布,2013年10月1日开始实施。该标准替代GJB 151A-1997《军用设备和分系统电磁发射和敏感度要求》(以下简称GJB 151A)和GJB 152A-1997《军用设备和分系统电磁发射和敏感度测量》(以下简称GJB 152A)

本文对GJB 151B的内容进行简单概述,为了便于描述,本文中的图表号均为GJB 151B中的图表号。如“增加了可选的多次扫描方式,见表2的表注”中的“表2”指的是GJB 151B中的表号;

本文中的条款号指的是GJB 151B的条款号,例如“增加了对可更换模块类设备的要求,见4.2.4”中的“4.2.4”指的是GJB 151B的4.2.4条款。

1、  标准简单概述

GJB 151B包括“要求”和“测量方法”两大部分的内容,将GJB 151A及GJB 152A的内容合二为一。

GJB 151B的文本框架如下:

1、 范围

2、 引用文件

3、 术语和定义、代号和缩略语

4、 一般要求

4.1 剪裁

4.2 非测试方面的要求

4.3 测试要求

4.4 测试结果的评定

5、详细要求

5.1 项目分类

5.2 项目适用性

5.3 项目说明

5.4  CE101 25Hz~10kHz电源线传导发射

5.5  CE102 10kHz~10MHz 电源线传导发射

5.6  CE106 10kHz~40GHz 天线端口传导发射

5.7  CE 107 电源线尖峰信号(时域)传导发射

5.8  CS101 25Hz~150kHz 电源线传导敏感度

5.9  CS102 25Hz~50kHz 地线传导敏感度

5.10  CS103 15kHz~10GHz 天线端口互调传导敏感度

5.11  CS104 25Hz~20GHz 天线端口无用信号骚扰传导敏感度

5.12  CS105 25Hz~20GHz  天线端骚扰调传导敏感度

5.13  CS106 电源线尖峰信号传导敏感度

5.14  CS109 50Hz~100kHz 壳体电流传导敏感度

5.15  CS112 静电放电敏感度

5.16  CS114 4kHz~400MHz 电缆束注入传导敏感度

5.17  CS115 电缆束注入脉冲激励传导敏感度

5.18  CS116 10kHz~100MHz电缆和电源线阻尼正弦瞬态传导敏感度

5.19  RE101 25Hz~100KHz 磁场辐射发射

5.20  RE102 10kHz~18GHz电场辐射发射

5.21  RE103 10kHz~40GHz 天线谐波和乱真输出辐射发射

5.22  RS101 25Hz~100kHz 磁场辐射敏感度

5.23  RS103 10kHz~40GHz 电场辐射敏感度

5.24  RS105 瞬态电磁场辐射敏感度

附录A(资料性附录)各项目对EUT的适用性

附录B(规范性附录)EUT电源端口传导发射替代法

附录C(规范性附录)RS101替代测试法 交流赫姆霍兹线圈法

附录D(规范性附录)RS103替代测试法 步进搅拌模式混响室法

与GJB 151A/GJB 152A相比,GJB 151B除了增加测试结果的评定条款(4.4)、CS102、CS112和四个附录内容,其他很多内容都或多或少有所修订,主要有:

1) 用“限值”替代了“极限值”

2) 各项目的测试方法条款中,用“校验”替代“校准”,以便和真正的校准术语区别;

3) 修改了引用文件,见第2章;

4) 对部分定义和缩略语进行了修改,见第3章

5) 增加了对可更换模块类设备的要求,见4.2.4

6) 增加了电阻、电容允差要求,见4.3.2

7) 屏蔽室外测试用的金属接地板尺寸加大了,并给出了方块电阻的注释,见4.3.6.2

8) 明确规定LISN的信号输出端口需要接50Ω负载,见4.3.7

9) 对EUT测试过程采取的临时措施提出了记录要求,见4.3.9.2

10)对绝缘支持垫的介电常数提出了要求,见4.3.9.7.2、4.3.9.7.3

11)对EUT输入(主)电源线是否屏蔽提出了新要求,见4.3.7.3

12)修改了发射测试中有关频率范围划分和测量时间的内容,将测量时间0.15 s改为0.2 s(25Hz~1kHz除外),见表2;

13)增加了可选的多次扫描方式,见表2的表注;

14) 修改了敏感度测试中有关***大扫描速率、***大步长和驻留时间的内容,见4.3.11.5.1和表3;

15)天线校准依据GJB/J 5410-2005《电磁兼容性测量天线的天线系数校准方法》进行,见4.3.12.3

16)增加了测试结果的评定条款,见4.4

17)修改了通用测试配置图1~图5;

18)对“要求矩阵”进行了修改;在表中增加了CS102、CS112项目,并修改了CE101、CE107、CS106、CS115、CS116、RE101、RE102、RS101、RS103、和RS105等项目的限值;

19)修改了CE101、CE102、CS101、CS106、CS114、CS116、RE101、RE102、RS101、RS103和RS105等项目的限值;

20)修改了CE102、CE107、CS101、CS106、CS109、CS114、CS116、RE102、RE103和RE105等项目的测试方法;

21)对大多数项目提供的数据要求进行了修改。

2、   总结

GJB 151B将GJB 151A和GJB 152A合二为一,并对这两个标准的每章都进行了修改。修改的内容涉及适用范围、引用标准、术语、限值、设备、测量方法等,简述如下:

修改了引用标准;

修改、增减了相关术语;

修改了第四章“一般要求”的诸条款;

增加了CS102、CS112、附录A~D;

修改了CE101、CE107、CS106、CS115、CS116、RE101、RS101和RS105的适用性;

修改了CE101、CE102、CS101、CS106、CS114、CS116、RE101、RS103和RS105等项目的限值;

修改了CE102、CE107、CS101、CS106、CS114、CS116、RE102、RS103和RS105等项目的测试方法。
