UL1363检测报告,多联插座的UL测试要求及结构要求

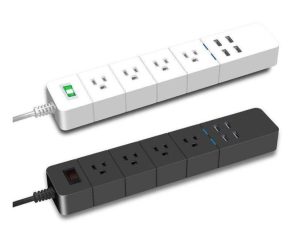

多联插座UL认证标准为UL1363,接下来为大家介绍UL1363多联插座的测试要求及结构要求。

1. 外壳材质:分金属材质或非金属材质。如是金属外壳,不同的金属材质有不同的厚度要求;非金属外壳,要求防冲击,防挤压,耐热(至少70℃),防止应力。

2. 线材规格:SJ,SJE,SJO,SJT,SJTO或类似的线材规格。

3. 线材长度不能超过25FT也不能低于1.5FT。

4. RATING,电源线,内部连接线,之间的关系及是否需要提供过载保护器。

RTP Rating
RTP评级
Min power

cord size

最小电源线尺寸

Number of

receptacle

插座数量

Supplementary

OCP required

需要补充OCP

Supplementary

OCP rating

补充OCP评级(a)

Min internal

wiring size

最小内部接线尺寸(b)

20A 12AWG <6 NO 20A(c) 12AWG
20A 12AWG ≥6 YES 20A 12AWG
15A 14AWG <4 NO 15A(c) 14AWG
15A 14AWG ≥4 YES 15A 14AWG
<15A 14AWG <4 NO 15A(c,e) 14AWG
<15A 14AWG ≥4 YES 15A(c) 14AWG
a. 当RPT操作电流等于额定电流时,OCP不能断开。

b. 当有提供OCP时,可以用比表中所规定的AWG小的线材规格,但要符合温升测试(section22),误电流测试(section26),过载测试(section28)的测试要求。当OCP的电流高于RPT的电流时,温升测试的电流依OCP的电流来进行测试。

c. 当有提供OPC时。
e. 最大电流。OCP的电流可以用小于15A的,但OCP的电流不能小于RTP的电流。

另15A的RPT带有4个RECEPTACLES时不需要有OCP,但内置配线要用12AWG的,电源线的规格也是12AWG的,其他部件以20A的电流来评估,温升测试的电流用20A。

UL报告

5. 电源线不能有线上开关。

6. 所使用的RECEPTABLES的电流电压应一致,即要用5-15R的,就都用5-15R的,要用5-20R的,就都用5-20R的,1-15R不适用,因1-15R的不带地线。

RECEPTABLES要符合UL498的测试要求,尺寸要符合WD6标准内的尺寸要求。

7. 所使用的开关的电流电压不能小于开关所控制的电流电压。

8. 最小距离要求如下表:

电压范围 最小距离inch(mm)
51-125 126-250
非绝缘带电部件与非绝缘带电部件不同极性之间,非绝缘接地部件与其他外壳,或暴露的金属部件之间 空气间的距离 1/16(1.6) 3/32(2.4)
表面距离 1/16(1.6) 3/32(2.4)
任何非绝缘带电部件和金属外壳墙壁之间 最短距离 1/4(6.4) 1/4(6.4)

9. 测试项目

section item Method and Results
22 Temperature rise test
温升试验
额定电流电压
23 Didlectric voltage-withstand test
双电耐压试验
51-125V的测试电压为1250V AC或1768V DC
126-250V 的测试电压为1500V AC或2121V DC
24 Leakage current test
泄漏电流试验
不能超过0.5mA
24.2 Leakage current after humidity cinditioning
湿度灰化后泄漏电流
不能超过0.5mA。烤箱温度为32℃,相对湿度为88%,测试时间48h。
25 Grounding continuity test
接地连续性试验
地线电阻不能超过0.1ohm。25A,6V
26 Fault current test
故障电流试验
28 Over-current test
过电流试验
29.2 Mounting hole barrier impact test
安装孔屏障冲击试验
外壳上不能增加任何的孔,减少空气间,表面距离等,或是能引起电击的损坏
29.3 Mounting hole barrier probe test
安装孔屏障探针测试
30 Strain relief test
应变消除试验
35lbf/1min
31.2 Drop impact test
跌落冲击试验
样品从3FT高的地方跌落3次,每一次的跌落位置不同于前两次的位置
31.4 Low-temperature steel sphere impact test
低温钢球冲击试验
0℃,24h,低温测试完后,将样品拿出来,立即按照31.1的要求再作撞击测试。只针对(plastic材质)
32 Crushing test
破碎试验
不同表面均要承受150lbf的力
33 Adequacy of mounting test
安装的充分性试验
34 Mold stress-relief distortion test
模具应力消除变形试验

以上就是关于UL1363多联插座测试要求及结构要求的介绍,如果您有插头插座需要办理UL认证,欢迎联系我们工程师!

UL standard Test Report from an iso 17025 lab
